MFC 그리기 모드, 속성함수

1. DC 는 내부적으로 다양한 속성을 가지며, 이 속성에 따라 GDI 출력 함수의 결과가 다르다.

속성	초기값	속성을 얻는 함수	속성을 변경하는 함수
문자색상	검정색	GetTextColor()	SetTextColor()
배경색상	흰색	GetBkColor()	SetBkColor()
배경모드	OPAQUE (불투명)	GetBkMode()	SetBkMode()
매핑모드	MM_TEXT	GetMapMode()	SetMapMode()
그리기모드	R2_COPTPEN	GetROP2()	SetROP2()
현재위치	(0, 0)	GetCurrentPosition()	MoveTo()
펜	BALACK_PEN	SelectObject()	SelectObject()
브러시	WHITE_BRUSH	SelectObject()	SelectObject()
폰트	SYSTEM_FONT	SelectObject()	SelectObject()
비트맵	-	SelectObject()	SelectObject()
팔레트	-	SelectPalette()	SelectPalette()
영역	-	SelectObject()	SelectObject()

- 그림이나 문자 출력할때 배경모드는 OPAQUE (불투명, DC에 설정된 배경색사용), TRANSPARENT(투명) 가 있다.

void CMFCApplication3View::OnPaint()
{
    CPaintDC dc(this); // device context for painting
    dc.SelectStockObject(LTGRAY_BRUSH);
    CRect rect;
    GetClientRect(&rect);
    dc.Rectangle(&rect);
    dc.SetBkMode(TRANSPARENT);
    dc.TextOutW(50, 50, CString("Hello"));
}

배경모드 : TRANSPARENT	배경모드 : OPAQUE

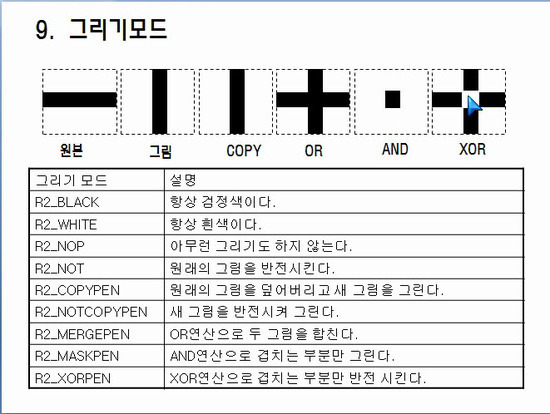

2. 그리기 모드

그림을 그릴때 사용하는 색상이 스크린의 원래 색상과 섞이는 방법을 정의한다.

그리기모드	연산	그리기모드	연산
R2_NOP	D = D	R2_NOT	D = ~D
R2_BLACK	D = BALCK	R2_WHITE	D = WHITE
R2_COPYPEN	D = S	R2_NOTCOPYPEN	D = ~S
R2_MERGEPENNOT	D = ~D | S	R2_MASKPENNOT	D = ~D & S
R2_MERGENOTPEN	D = ~S | D	R2_MASKNOTPEN	D = ~S & D
R2_MERGEPEN	D = D | S	R2_NOTMERGEPEN	D = ~D | S
R2_MASKPEN	D = D & S	R2_NOTMASKPEN	D = ~(D | S)
R2_XORPEN	D = S ^ D	R2_NOTXORPEN	D + ~(S ^ D)

D : Destination, S : Source
